详细说明

产品用途

       适用于化工、医药、染料、冶金、矿山、耐火材料、陶瓷、建材、涂料、食品、饲料等行业的物料混合生产。可进行固-固（粉料与粉料）混合，固-液（粉料与液体）混合。

尤其特别适用于粘性或有凝聚性粉粒体物料的混合，以及粉粒物料中添加较多液体（或糊状物料）的混合。该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染、使用、维护、修理方便等特点。

工作原理

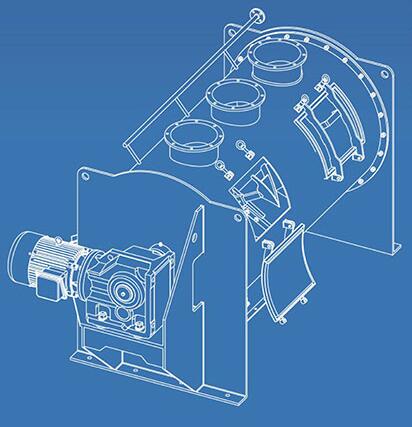

       该机型有驱动机构、卧式筒体、犁刀、飞刀、四部分组成；物料在犁刀作用下沿筒壁作径向周方湍动，将物料沿犁刀两侧的法线方向抛出，产生离心涡旋运动致使受力的物料三维扩散，并彼此混合，当物料流经飞刀时被高速旋转的飞刀剪切搅拌并强烈抛散，从而在较短时间内达到均匀混合。能满足固液混合以及造湿粒、干燥等复合工艺；尤其适用于粘性或胶状添剂的混合。

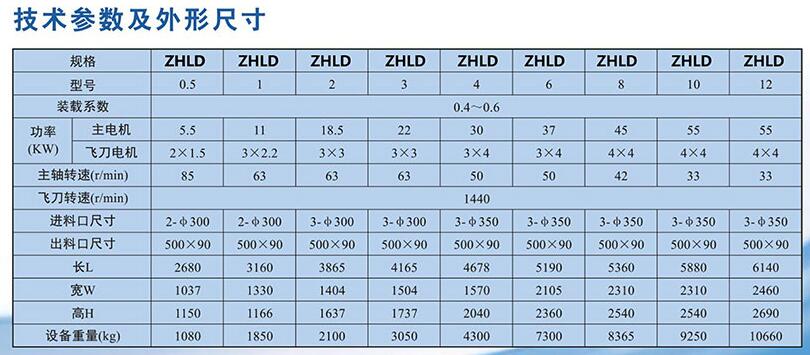

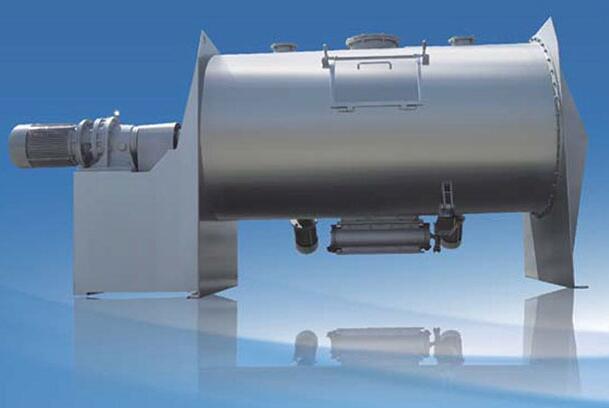

ZHLD系列犁刀混合机

结构特点

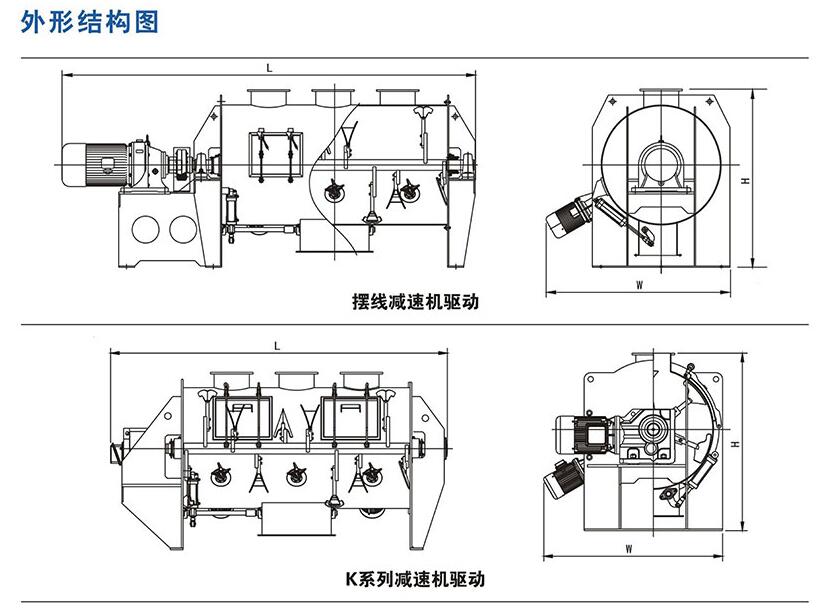

1、驱动优势：

      标准型产品采用直联或皮带轮带动摆线减速机驱动，对于特殊要求采用S、R、K系列硬齿面减速机，直联驱动，提高了该机力矩承载能力和抗冲击能力，结构紧凑，能耗低，性能优越，振动小，噪音低，钢性铸铁箱体，齿轮表面经高频热处理经过精密加工，使用寿命长，确保设备性能的可靠性。轴承选用磙子调心轴承配全封闭轴承座（图六），提高了使用寿命。

2、犁刀：

       筒内均布的犁刀在高速运转时对物料除了轴向分散作用以外，还可带动物料沿圆形简体作圆周流动。（图二）

3、飞刀：

       飞刀起到辅助混合和对结块料分散解聚的作用，有多层刀片的飞刀组与电机直连，标准转速一般为1440r/min;根据物料特性的差异，飞刀有多种形状和转速选择。（图五）

4、轴端密封：

        轴端密封为填料密封，填料密封（图七）、气压填料密封（图八），根据物料配置。

5、雾化喷嘴：

       在飞刀上方可增加雾化喷嘴，实现加液混合，由于此位置物料在飞刀剪切下聚集密度较小，雾化后的液料更容易进入与粉料穿插混合。

6、进料结构：

       进料口可按要求配置。

7、观察门：

       筒侧开的方形门可作为观察和清理之用。

8、出料方式：

      此类型混合机亦可做成连续式混合机，通过调整出料阀的开口大小来控制物料在筒体内的滞留时间，以达到控制混合均匀度的目的。出料结构有手动式、电动式、气动式，根据用户需要配置，如翻板阀、滚筒阀、梅花错位阀、蝶阀、插板阀、浆液阀等。
